Proyectos

sistema solares para industria

sistema solares para industria

Instalación de sistema solar On Grid de 5KW trifasico para cliente industrial en la comuna de Limache.

Kit Incluye:
• 1 Inversor Monofasico OMNIK modelo 5.0K-TL2, 2 MPPT, con WiFi incorporado.
• 16 Paneles Fotovoltaicos KUHN 310Wp mpdelo KYL-310P
• 1 Estructura de Aluminio para soporte de paneles (4×4 tipo L)
• 7 Mts cable solar 4mm2 color rojo
• 17 Mts cable solar 4mm2 color negro
• 1 Par de conectores MC4 (1 macho – 1 hembra)

• Equipos Certificados SEC

instalación sistema solar on grid

instalación sistema solar on grid

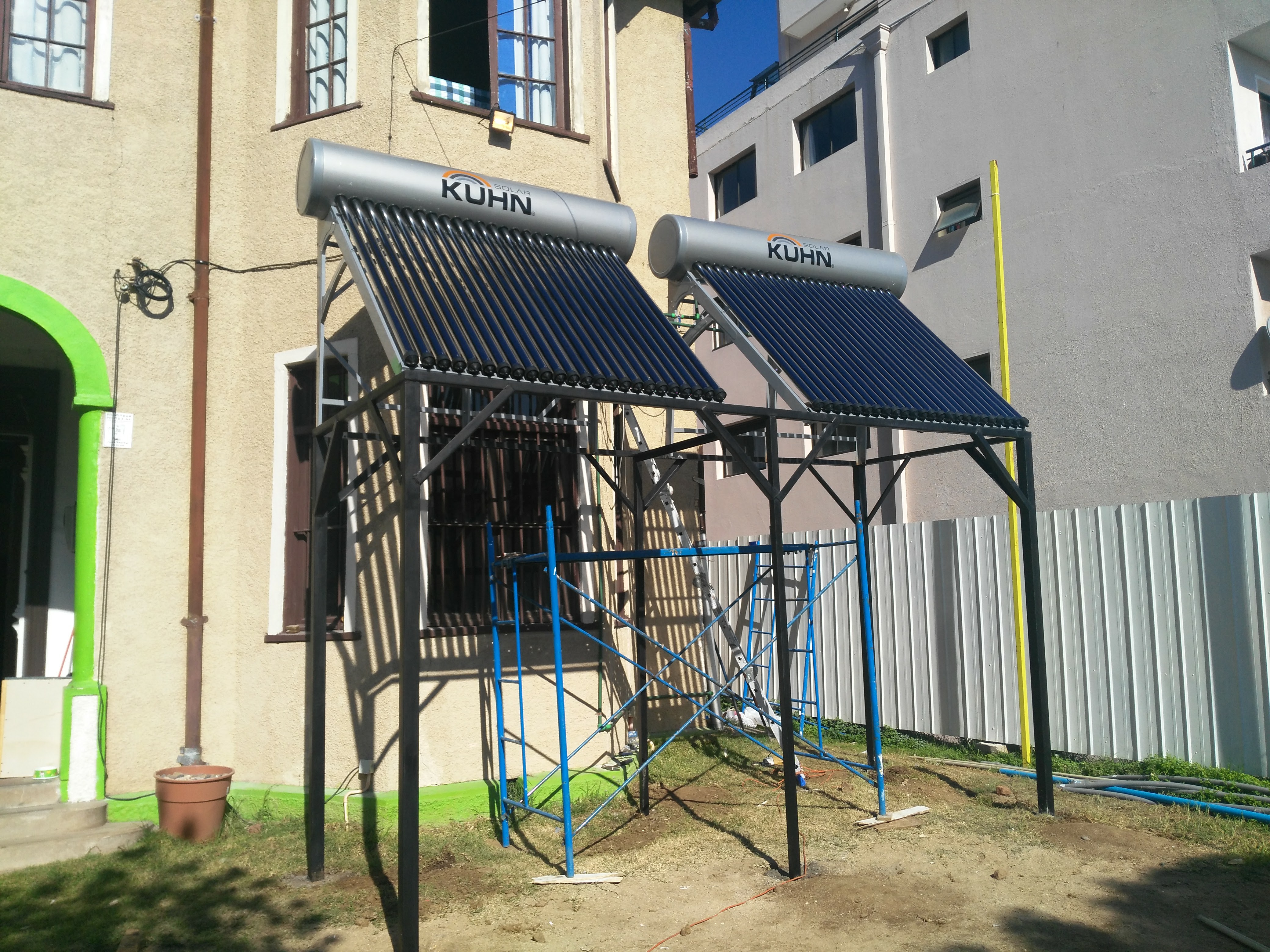

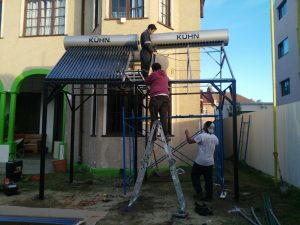

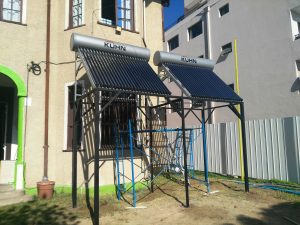

Instalación de sistema solar compacto para empresa de eventos y banqueteria de la localidad de Melipilla.

La instalación cuenta con dos termos solares con serpentin de 300 lt. conectados a la red de agua caliente del cliente.

Cada KIT incluye:

Capacidad nominal 30 Tubos (300 Litros)
• Cubierta de acero
• Aislación de 50mm foam poliuretano
• Estanque interior construido en acero inoxidable
• Incluye serpentín de cobre interior como intercambiador de calor
• Opcionales: Resistencia Eléctrica, Controlador Digital Estandar, Válvula Chequeo
• Formado por 30 tubos al vacío de 58mm de diametro y 1800mm de largo
• Incluye estanque de llenado automático o controlador c/válvula de llenado automática
• Incluye base de montaje
• Incluye barra de magnesio
• Controlador Digital Estándar

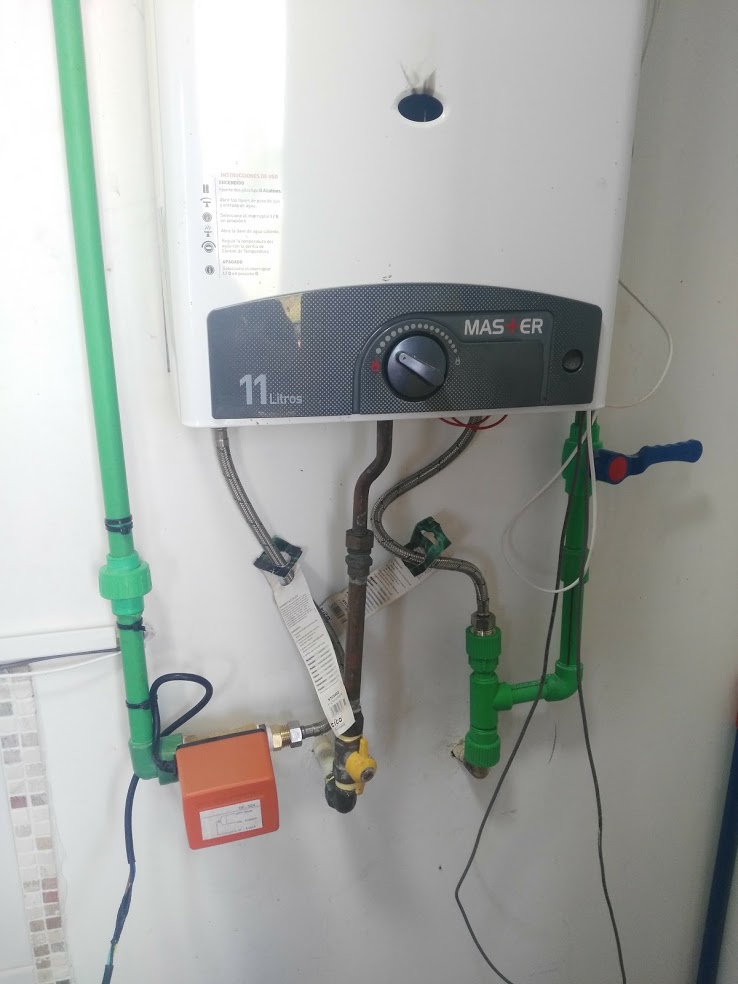

termo solar con conexion a calefon tradiciona

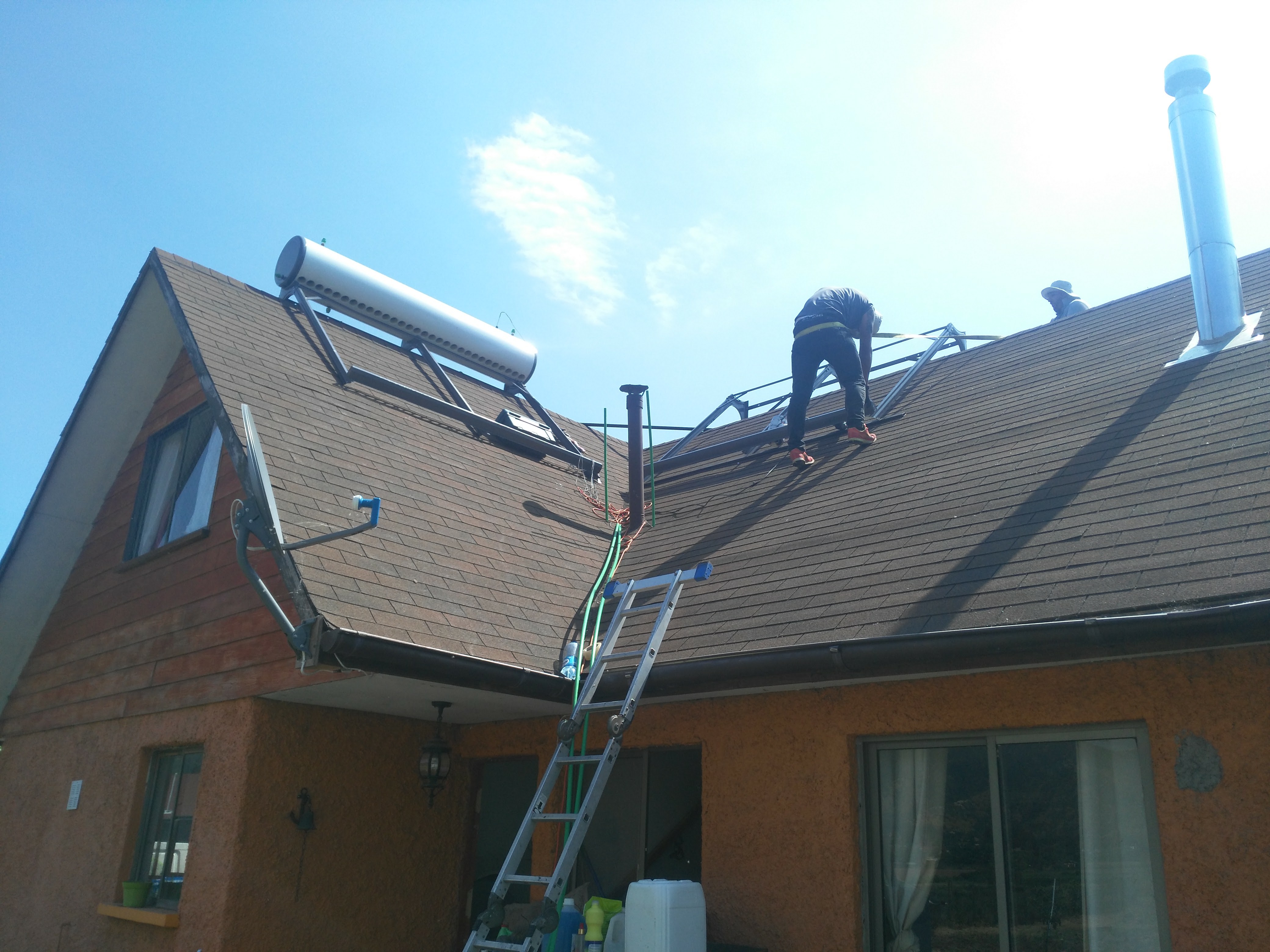

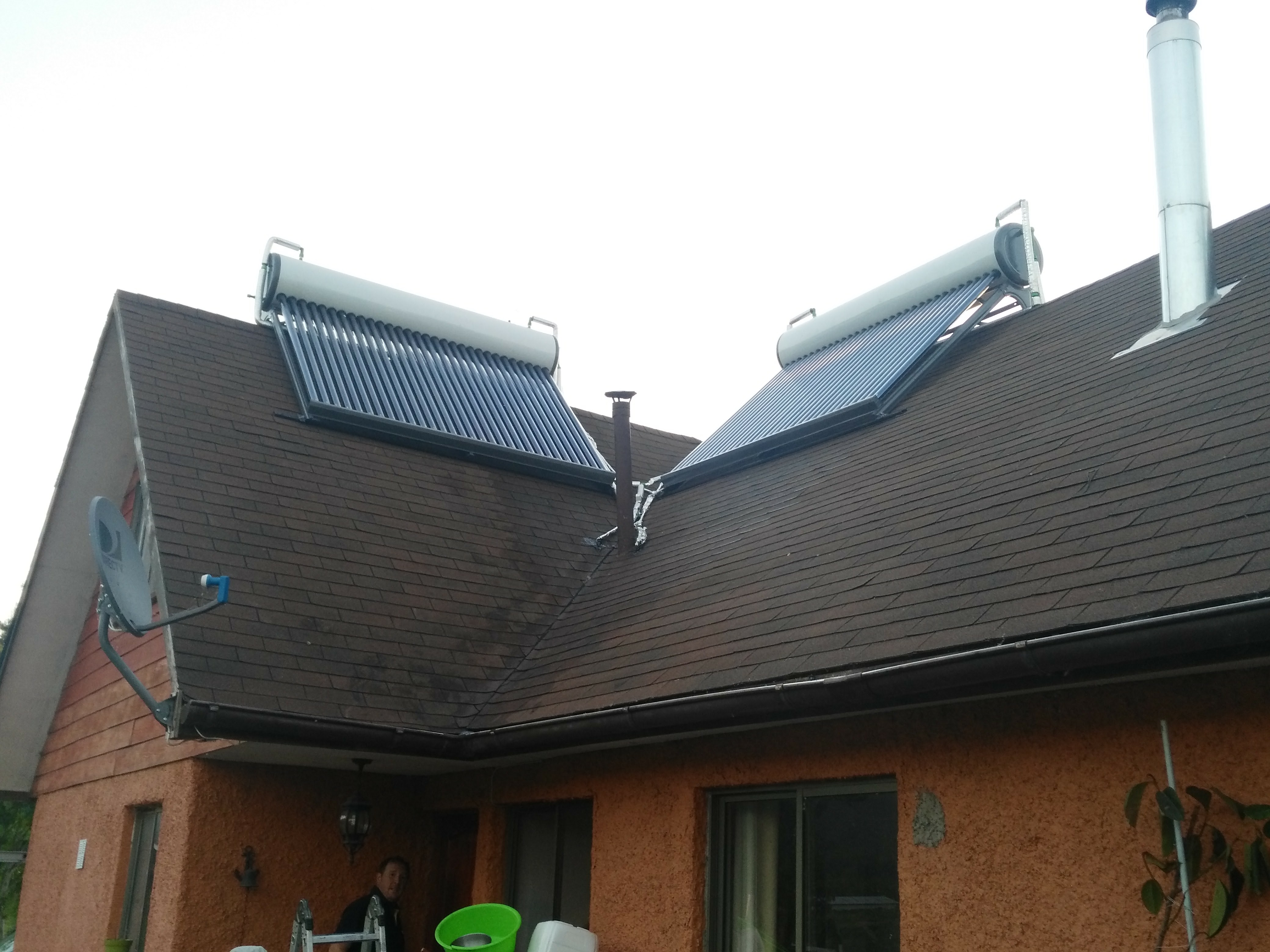

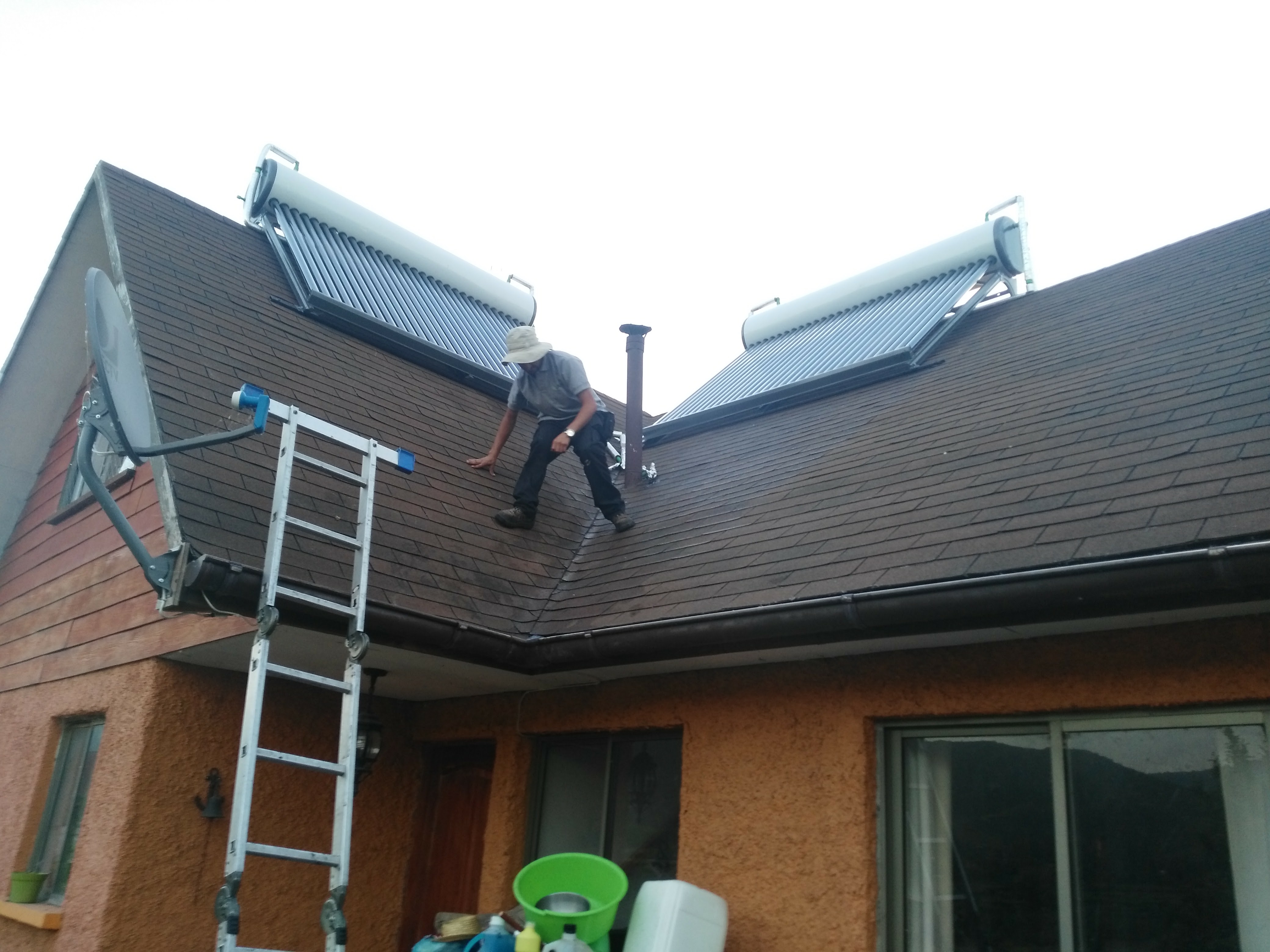

Instalación de sistema solar Heat Pipe para Eco-Hostal el Pepe de Viña del mar.

La instalación cuenta con dos termos solares con Heat Pipe de 240 lt. conectados a la red de agua caliente del cliente, incluye instalacion de resistencia electrica y estructura metalica.

EQUIPO PRESURIZADO COMPACTOS CON TUBOS HEAT-PIPE

Termo solar Heat Pipe con estructura

Sistemas Termosolares destinados a la generación de agua caliente para uso sanitario. Están basados en un estanque acumulador presurizado y un colector de energía solar, construido en base a tubos de cristal al vacío Heat-Pipe, que absorben la energía solar, transmitiéndola en forma directa al estanque acumulador. El agua caliente acumulada en el estanque, se utiliza directamente. Estos sistemas funcionan con la presión de la red, y generalmente se instalan a la entrada de los circuitos de agua caliente existentes. El estanque incluye la válvulas de seguridad (P/T).
Una gran ventaja de estos sistemas, es que su funcionamiento no se ve afectado si se rompe uno de los tubos, ya que estos no contienen fluidos térmicos o agua.
La instalación es muy simple y no requiere un alto grado de especialización

Estanque
• Capacidad 24 TUBOS, Presurizado
• Cubierta de acero
• Aislación de 50mm foam poliuretano
• Estanque interior construido en acero inoxidable SUS304 1.2mm
• Incluye válvula de chequeo y válvula de seguridad (P/T)
• Incluye Barra de Magnesio
• Incluye Controlador Digital (No incluye resistencia eléctrica)
• Formado por 18 tubos Heat-Pipe de 58mm de diametro y 1800 mm de largo
• Incluye base de montaje para TECHO PLANO

Colector
• Formado por un set de 24 tubos Heat-Pipe
• Diámetro de los tubos 58mm
• Largo de los tubos Heat-Pipe 1800mm

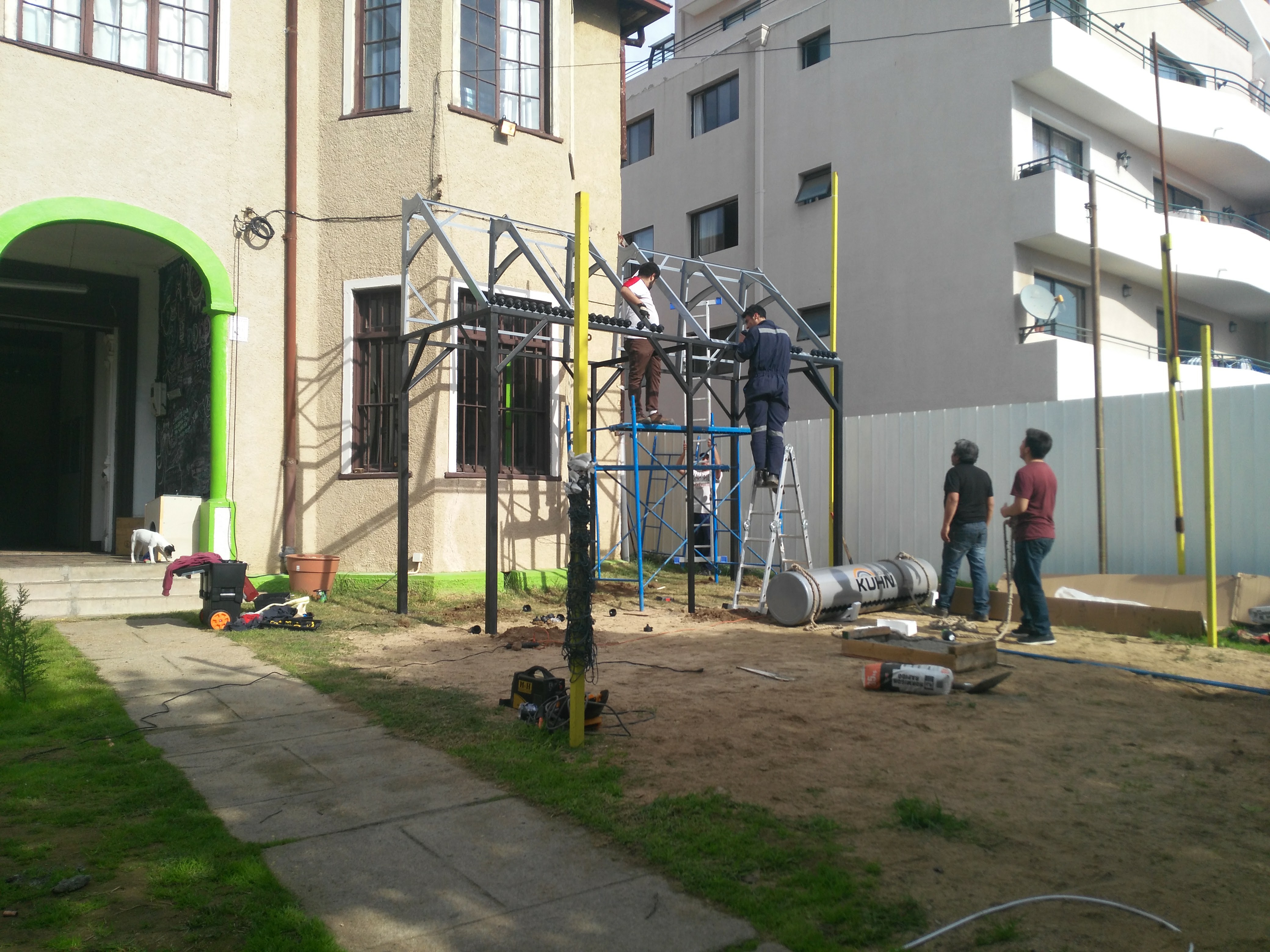

instalación de estructura termo solar

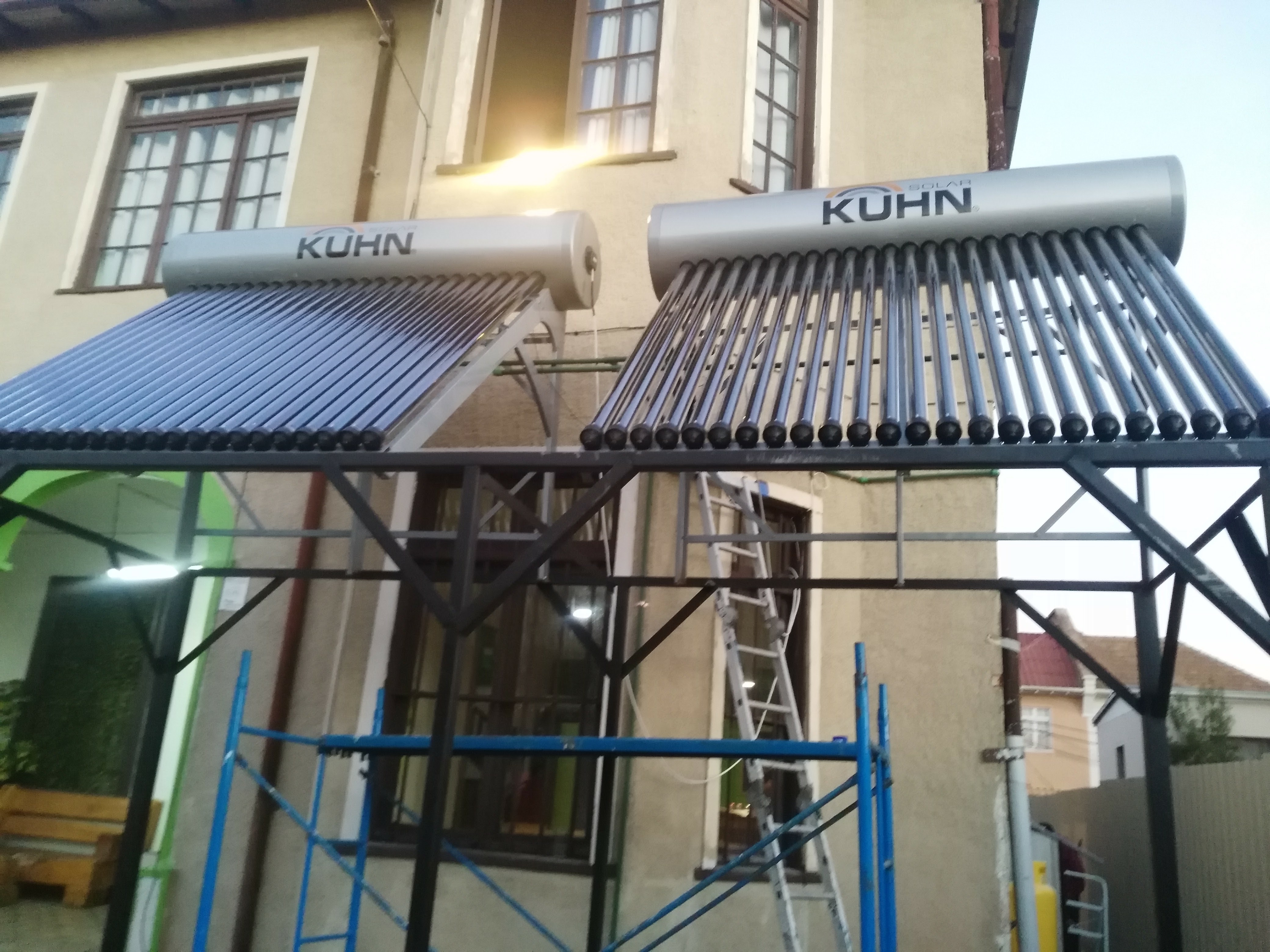

instalación de termo solar Heat Pipe

Termo Solar Heat Pipe

Termo Solar Heat Pipe

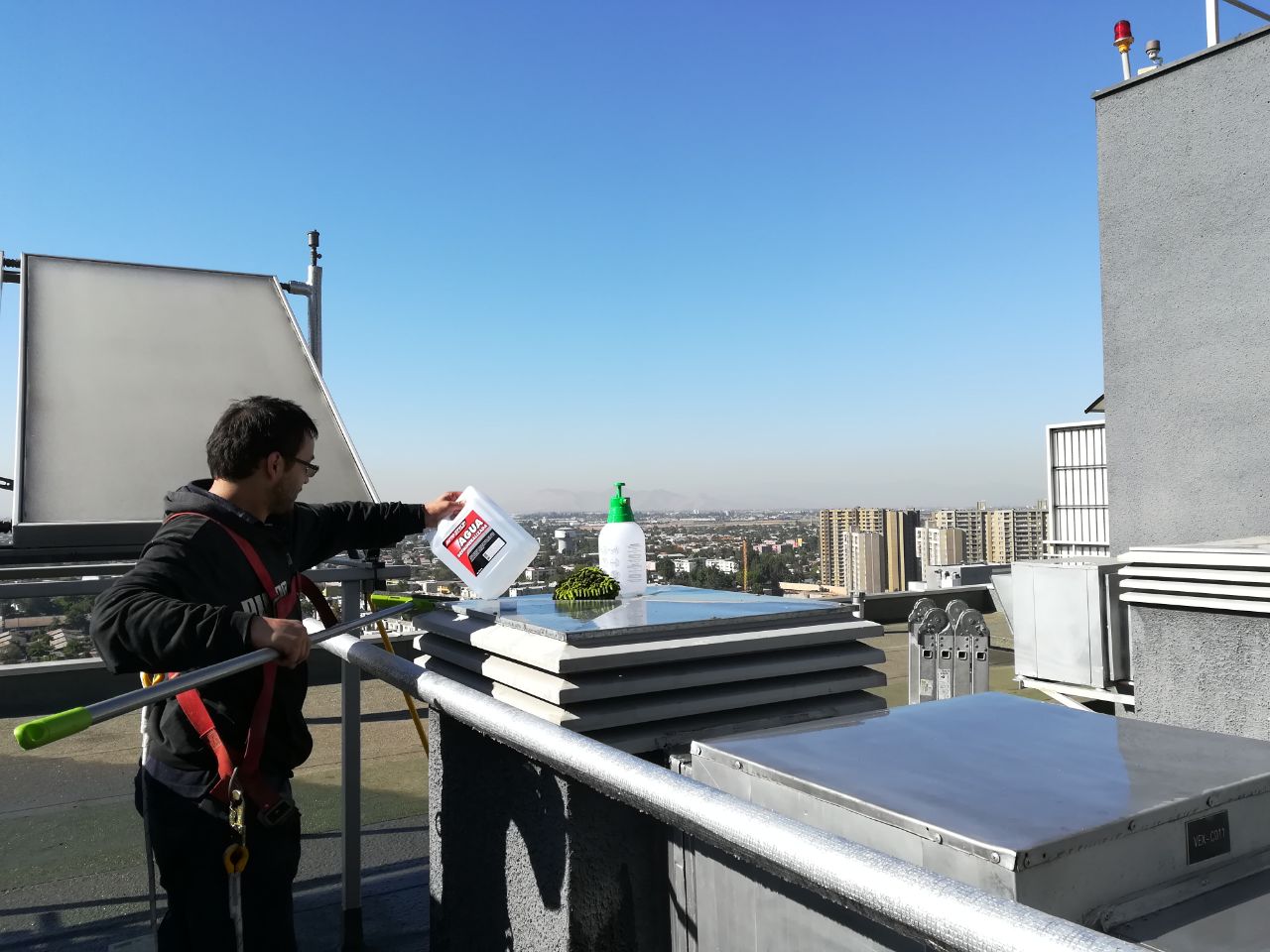

Limpieza de Colectores Solares de edificio Eco Alameda comuna de Estacion Central

Según visita técnica de, pudimos determinar que existen equipos que requieren mantención, limpieza:

Esta mantención debe incluir:

  • Limpieza de Paneles (60 placas aproximandamente)
  • Limpieza Sala de Equipos
  • Revisión completa del sistema para detección de averías

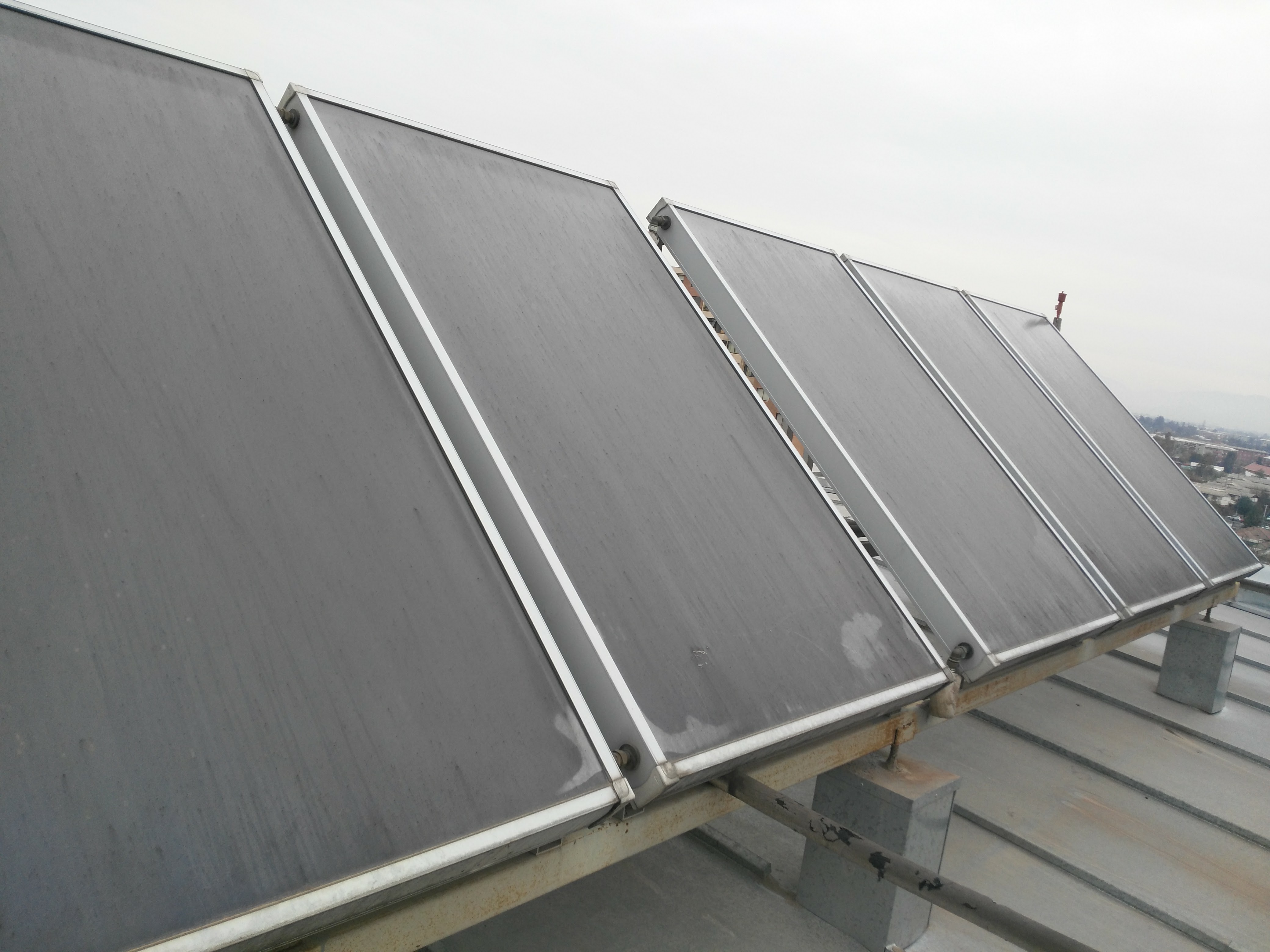

diferencia entre un colector limpio y uno sucio

 Colectores después de la limpieza

Colectores después de la limpieza
